BELIEF正宏泰BEL-HZ06L05HK互射式紅外光柵拆機測評

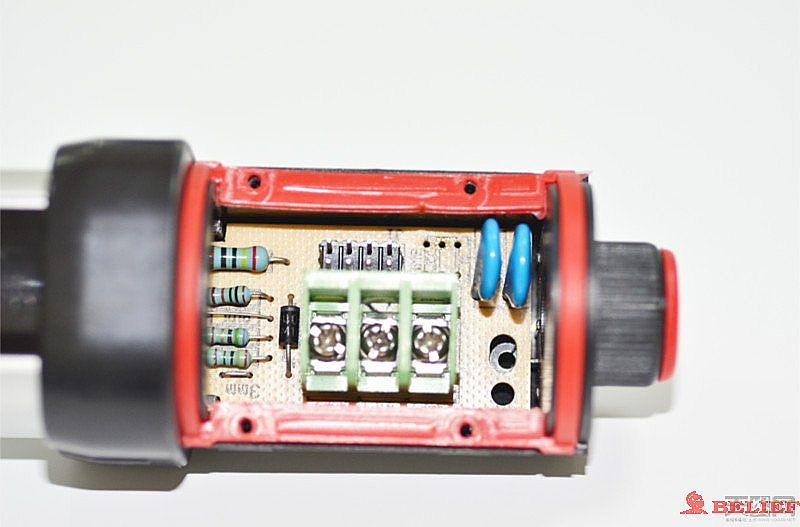

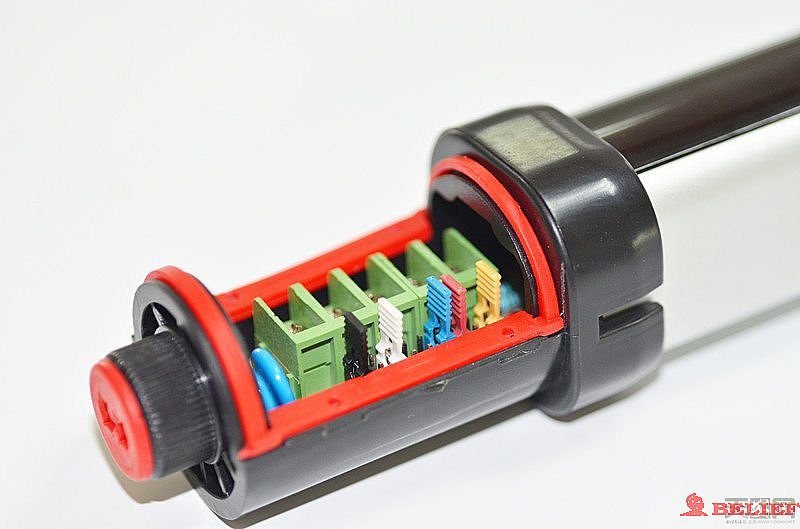

管塞中外接開關量報警端子可直接接線并設置跳線

彩色的跳線端子可根據客戶的不同需求選擇適合自己的模式

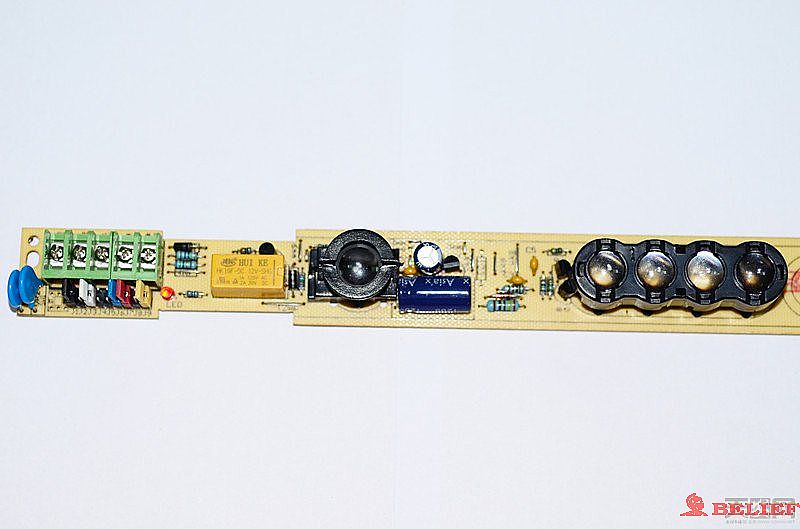

主板在LED發射管上增加了透鏡用以更好地聚焦

　評測背景

　　近期，安防市場報組織的全國安防產品質量調查活動正式結束。在對上海、江浙區域的調研采訪中，物業管理部門向記者反饋，某小區圍墻端三年前安裝了紅外光柵，近期在烈日的暴曬下頻頻出現誤報，導致保安人員因高誤報率疲于奔命的狀況，物管部門苦不堪言。而在另一個別墅區，有業主反映安裝在大門口的紅外光柵由于電路維修需要將鎅地埋線的同步線重新開挖，等維護完畢后再次對水泥路面以水泥回填，來回反復的施工量對居家生活造成了很大不便。

　　針對上述案例，記者咨詢了一些業內專家，得知誤報是由于直射在紅外光柵表面上的強烈太陽光對紅外線造成干擾所致，BELIEF專利的互射光柵主桿與從桿都具備發射與接收功能，在單向受干擾狀況下不會觸發報警，只有雙向互相確認報警才會發出報警信號。再說施工，同步線是拉在互射光柵主桿與從桿之間的一根信號線，有線固然穩定，窗口施工尚且可以將就，但對于門口施工需要開挖水泥地面的絕對是極大的不便，更不用說破壞美觀帶來的降低附加值效果。可見，廣大工程商及用戶是多么急盼一種性能保持原互射光柵優異的防范性能，施工維保卻十分方便的周界防范產品。

　　廣州市正宏泰科貿有限公司(以下簡稱：正宏泰)生產的BELIEF品牌互射式多束紅外光柵早在2004年就取得了國家實用新型專利，并且在2009年獲得3C強制性產品認證。其產品經過更新換代，新一代的無同步線互射光柵具備密水結構、一體化主板、無同步線等特性。下面請讀者進入正宏泰紅外光柵評測時間，看看BELIEF品牌的細節表現。

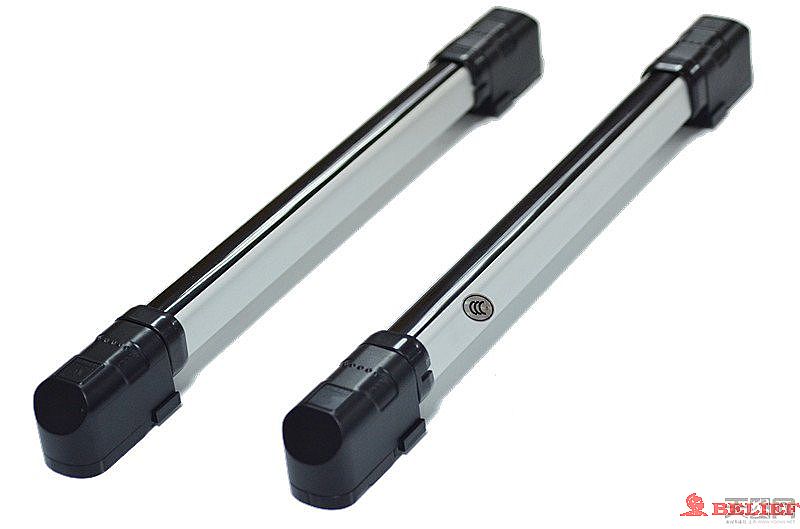

　　外觀概覽

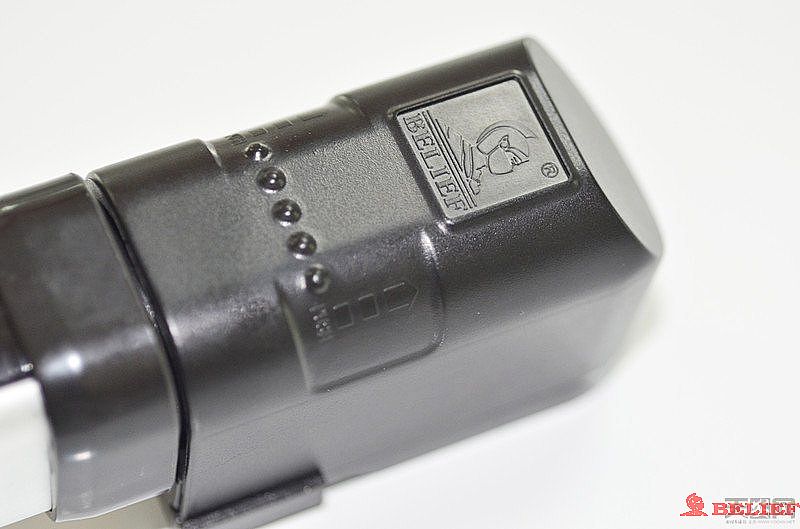

　　BEL-HZ06L05HK互射式紅外光柵的外殼為輕量級航空鋁材，應室外安裝的需要為防止表面受酸雨、霧氣、日曬等條件影響而采用強氧化銀白工藝，因此顏色呈現為啞光偏黃的色澤。兩端管塞為啞光ABS工程塑料，因為滑蓋式結構的需要具有一定的韌性。這兩種材質所表現的厚度大、韌度強、抗低溫高溫能力強、抗紫外線能力強。

　　在對外觀進行評判時，記者發現BEL-HZ06L05HK互射式紅外光柵的主板似乎比以往見到的同類產品短了一截，仔細一看，原來是因為LED發射管的密度排列較密而引起視覺上較短的印象。廠家介紹，該產品在97cm長度內集成了6光束發射光束，而同類產品因為元器件集成化的缺陷只能在1.3米內集成6光束發射光束，這不僅僅只表現在元器件的集成度上，更影響到安裝時的間隔密度。眾所周知，紅外光線越疏就越有穿越的可能，BEL-HZ06L05HK以更小的間隔密度克服了穿越式、跨越式入侵條件。因此，記者呼吁傳統工程商走出那個“產品越大越長越實在”的誤區，其實外觀做大并不難，往往濃縮才是精華，難的恰恰是主板上元器件的高集成度，光柵要的是高密嚴防的防盜效果。

　　拆機測評

　　撥開主桿與從桿的管塞，發現BEL-HZ06L05HK互射式紅外光柵不像同類產品那樣有兩塊主板，光柵主板與管塞之間不需要跳線連接，而是一體化主板從主體貫穿到下方管塞，密封蓋下壓帶硅膠墊的防水圈，以保證發射接收端子以及主要元器件的水密性能。具有滑蓋結構的管塞內層是4枚螺絲釘固定的防水硅膠墊，防滲水性能區比同類產品更有效。為了進一步體現防水特性，廠家在狹長的主板正反面都噴涂了亮晶晶的全防漆，甚至連元器件的針腳都有涂覆，防水性能不言而喻。主板上密布了大大小小不同的元器件，6枚安裝了透鏡的LED紅外發光管，具有雙重聚集、距離遠、焦點精確、抗雜光干擾能力強的特點，IC是內嵌智能軟件的單片機，方便識別的彩色跳線端子，其他如繼電器、電解電容、貼片電容、電阻、二極管、外界開關量報警端子等元器件，均用正品行貨，電路設計具備抗干擾防雷特性。

　　初步試用

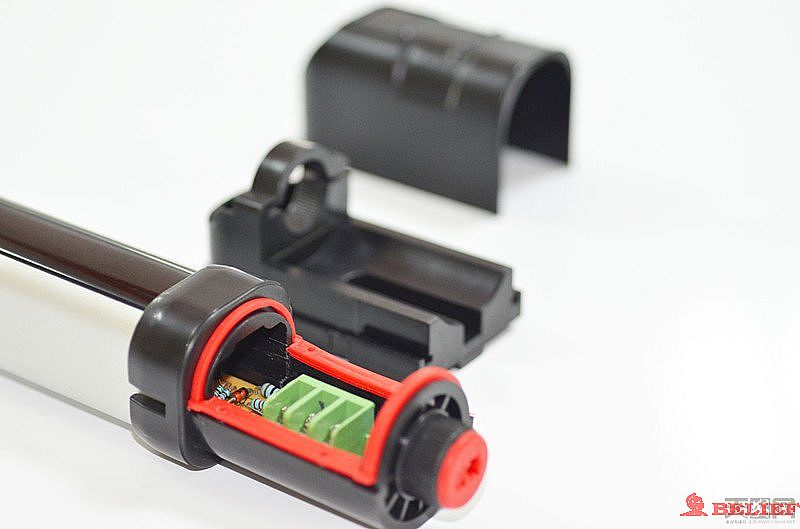

　　把滑蓋從上往下輕輕一推，內層管塞就顯露出來，擰下內層塑料蓋板的4枚螺絲，可見紅色的硅膠防水墊圈，這種全水密結構相比同類產品的自然滲水更安全和實用。管塞接線端同樣具有硅膠墊圈，以防止蟲蟻和水汽的侵入。根據光柵螺絲孔尺寸，定位好上下管塞支架位置，給支架的螺絲孔作好鉆孔定位標志，接著通過鉆孔后打入膨脹膠粒或木楔，再擰上自攻螺絲釘固定好支架，用同樣的方法安裝從桿的上下管塞支架。

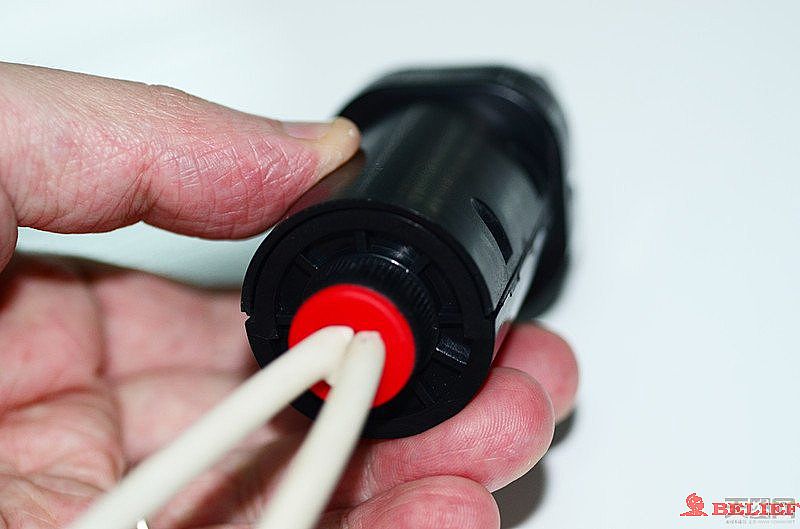

　　接下來接線。根據線路板上的接線端子標識連接，主桿和從桿各有兩條電源線，主桿與報警主機之間需要連接報警信號線。主桿和從桿之間各有一個RT端口，當RT接上時，為同步線工作模式，給熟悉傳統接線方式的工程商操作;當RT端口不接線，BELIEF互射光柵工作在無同步線的工作模式，特別適用于別墅廠企大門口的安全防范，徹底解決了工程地鋪線、水泥回填的安裝維保難題。

接線完畢后進入調試階段，因為BEL-HZ06L05HK互射式紅外光柵的紅外光是錐形散射面，允許有一定可變角度，主桿與從桿間紅外互射只有在自動對焦完全接收后才不會發出蜂鳴報警，否則就是未安裝正確的提示。這樣的方式省卻了安裝時需要水平儀、標尺的煩惱，讓工程施工人員更樂于接受。基于BELIEF新款的管體外跳線調試結構，適當設置彩色跳線端子的檔位，就能快捷準確地完成調試工作，給人十分深刻的體驗。

　　最后是試用，記者針對此款互射光柵具備有/無同步線的兩種工作模式，分別進行了實測驗證，當記者用手遮擋1束紅外光，即20多厘米主桿范圍時，報警主機傳來蜂鳴短提示音預警，但沒有觸發報警(通常這個范圍是寵物貓狗的體積大小，因此紅外光柵天生具有被動紅外探頭不具備的防寵功能);當手臂遮擋2束紅外光，即30cm主桿范圍時，報警主機發出悅耳的長提示音，并且會經過預先設置的程序給安保人員發布各種告警模式，經過反復試驗，有/無同步線的兩種工作模式，靈敏度都屢試屢爽、性能可圈可點。

全防漆的使用增加了主板的防水安全系數

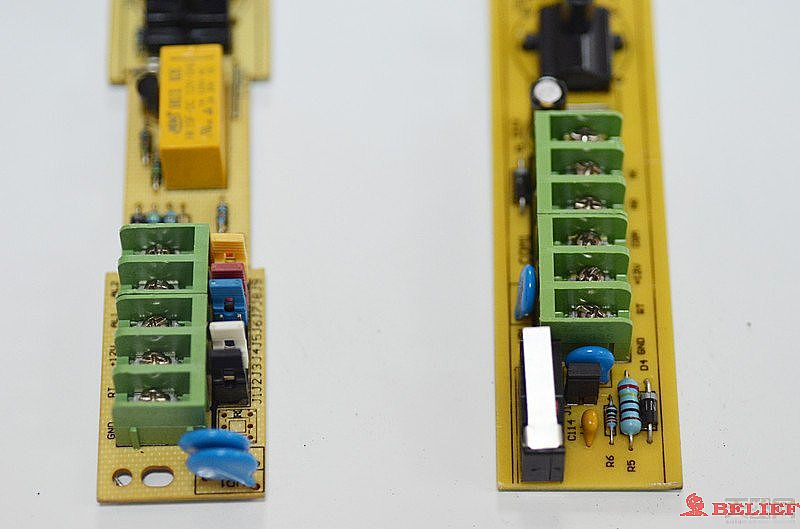

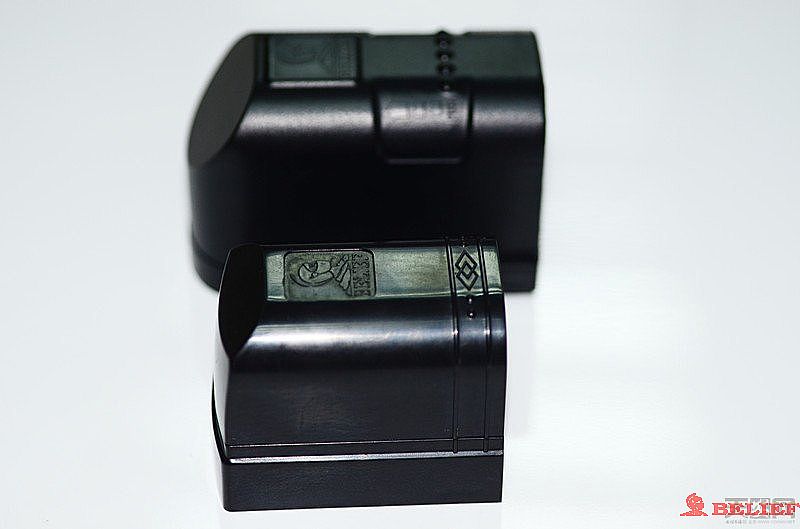

與上一代相比，傳統的主板上防拆開關被移動到管塞側壁

互射光柵錐形散射紅外光線示意圖

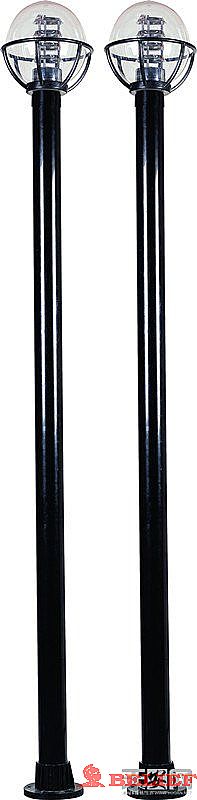

根據同等原理擴展而來的互射式紅外別墅光墻

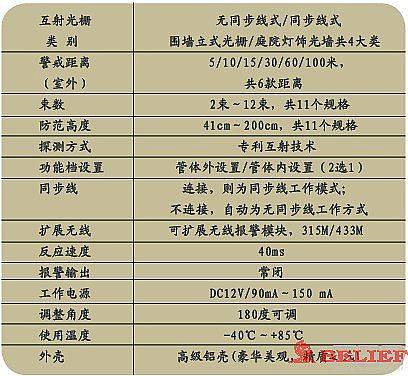

　　功能特點

　　*光柵束數2-12束，防范高度為36cm-200cm，防范面積大。
