BELIEF網絡電話雙網視頻聯動防盜報警系統3

    三、系統構成與各模塊的功能

    BELIEF視頻聯網報警系統，由六大部分構成：

    (1)前端防盜探測器——采用各式防盜警戒傳感器，包括：紅外探測器、三鑒探測器、互射式紅外光柵、燈飾光墻、門磁、緊急按鈕、煙感等等探測器。關于探測器的選取，現著力闡述本視頻聯網系統常用的幾款關鍵探測器。

    ①為確保能第一時間探測到竊賊的非法入侵，達到嚴密有效的防范，當把防盜警戒線移于室外，使竊賊剛越過圍墻或在庭院區，就被當場發現。縱觀目前周界防范探測器市場，以防范嚴密，報警準確的標準選擇探測器，BELIEF互射式紅外光墻效果十分理想，其外型如景觀燈，隱蔽性好，防范高度30cm～212cm，防范距離：5米～100米等不同規格，以供布防設計使用。

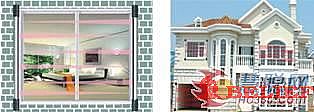

BELIEF互射式紅外光墻的防范應用

    ②對于住宅及商鋪等用戶，通常窗戶就是周界第一道防線，關于窗戶的防范，專業人士大多采用互射式紅外光柵進行防范。BELIEL新近推出的一款窗式紅外光柵，其主桿與從桿之間無需連接同步線，接線十分方便，并保持了對門窗防范的嚴密性。

沒有同步線的BELIEF互射式紅外光柵、接線方便，性能好

    ③對于室內防范，依然是傳統的紅外及三鑒探測器的天下，此類產品，知名廠商多有出品，歷經多年的發展，性能都達到較好的效果，是視頻聯網報警系統室內防范的探測利器。

紅外探測器/三鑒探測器，室內防范效果好

    視頻監控方面，由于黑夜無燈光的狀況下，仍須監視到現場，因此，紅外夜視攝像機為不二選擇。BELIEF視頻聯網系統對紅外攝像機，只要求普及型的420線即可，而無須使用價格昂貴的IP攝像機，如裝在室外，則選購防水型鋁殼的為佳。

紅外夜視攝像效果

    （2）現場圖像警訊控制/通訊器—BEL-3208網絡/電話線雙網視頻報警主機。

    BEL-3208共有8有線/32無線防區/4路攝像機輸入端，設布撤防、旁路、編程、巡更等各項控制功能，報警時現場聲光報警阻退竊賊，并通過Internet寬帶網及電話后備報警方式，把警情、防區號、用戶ID號，以及現場實時圖像等信息聯網報警給報警中心，BEL-3208同時是布撤防/控制/通訊/報警/圖像傳輸/錄像控制的現場中控核心。

BEL-3208 網絡/電話雙網視頻聯動報警主機

    （3）系統中央報警中心——BEL-685M網絡/電話雙網接警機

    BELIEF所鍛造的BEL-685V電話聯網接警機，穩定性響譽業界，由這代名機基礎上增加Internet網絡接警功能的BEL-685M網絡/電話雙網接警機，能同時接收Internet寬帶及電話線的CID/4+2警訊,以中文方式把警訊的詳情、防區號、時間、來電號碼、用戶名稱、用戶電話等內容，顯示在128×96mm的大屏幕彩屏上,并通過USB接口,把警訊傳至接警中心電腦，對警情進行綜合處理。

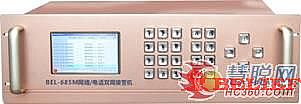

BEL-685M網絡/電話雙網接警機

    （4）系統警訊處理中心—BEL-685A/B視頻聯網報警管理軟件

    系統警訊處理中心，由BEL-685A視頻警訊管理軟件（上位機）及BEL—685B視頻處警軟件（下位機）組成，內置主要軟件功能模塊包括：

    ①警報處警模塊

    ②現場實時監控、處警模塊

    ③報警錄像播放模塊

    ④警情記錄管理模塊

    ⑤液晶顯示板模塊

    ⑥城市電子矢量地圖模塊

    ⑦用戶資料管理模塊

    ⑧巡更管理模塊

    ⑨用戶權限管理模塊

BEL-685A 視頻警訊管理軟件（上位機）

    正是BEL-685A/B以強大的警訊處理、現場監視的管理平臺，締造了BELIEF網絡/電話雙網警訊中心的中樞控制核心。現就讓我們一起檢視BELIEF視頻聯網報警系統報警現場，網絡直播的效果吧！

    前端先進的BEL-3208，報警時就把現場報警信息及視頻圖像，當即通過Internet寬帶網，以TCP/IP通訊方式高速傳輸至視頻聯網報警中心，由BEL-685M接警平臺實時把現場警訊的警情、防區號、用戶名稱、出警地址等信息，通過聲光、屏顯報告給接警員，令人得心應手的是：防盜探測器報警時那關鍵一刻的圖像，就由上位機電腦立馬顯示給接警員，令誤報/盜警一目了然！由BEL-685A上位機軟件排查的視頻圖像,被值班員一旦發現異常,就能進一步通過下位機軟件鎖定重點監控圖像的功能，進行重點監控甄別，如若竊賊警調度指揮，令出警百發百中！

BEL—685B視頻處警軟件（下位機）

    （5）傳輸鏈路——網絡/電話雙網傳輸

    BELIEF聯網報警系統日常處于網絡高速傳輸圖像及警訊的工作模式；當網絡故障時，自動轉為電話后備傳送警訊模式。以雙網雙保險的方式確保每條警情能傳送至報警中心。

    為了實現圖像傳輸，由現場BEL-3208視頻報警主機至電訊機房之間采用1M動態IP的ADSL即可，電訊機房至BEL-685M中央接收機之間鏈路則采用固定IP的ADSL，在強大的管理計算機群作用下，無需繁瑣的域名解析操作，BEL-685視頻圖像接警中心能對各現場圖像數據進行寬帶高速的下載，實現圖像數據由現場網絡服務器機群接警中心的穩妥傳輸。

    （6）用戶千里眼—BEL685K客服端遠程監控軟件。

    BELIEF開發的BEL-685K客服端遠程監控軟件，分電腦及手機兩套程序軟件，使警情發生的同時，用戶通過電腦及3G手機，不僅即時收到警訊，更能即時看到現場的圖像、報警錄像以及警訊歷史記錄，更優越于其他系統的是：配置BEL-685K控制軟件的電腦或3G手機都具有強大的遠程操控功能，只要彈指鍵入指令，就能對BEL-3208現場報警主機進行布/撤防/鳴警號/遠程編程等控制，真如親臨其境！是家居、商鋪、別墅安防的千里眼保護神！

BEL-685K遠程監視現場

客戶端遠程布/撤防控制
