BEL-485總線轉換系統

產品簡介:

     BEL總線轉換系統由BEL-485八區總線模塊和BEL-160編碼座組成，它可使各款BELIEF防盜主機的防區輸入，由一對一接線方式，轉換為485總線方式，從而大幅降低線路成本，廣泛應用于長線敷設的周界防盜報警系統。

⊕功能：BEL-485轉換器與報警主機連接，將總線上的報警數據轉換為對應防區開關信號輸出。當探測器的防拆、編址座的防拆報警與傳輸線的斷線報警時，轉換器對應防區報警輸出并且點亮LED燈。

⊕傳輸距離：1200米；

⊕通信方式：485總線通信方式

⊕線路保護：防拆、防剪、防斷線；

⊕電源輸入：12VDC

⊕工作電流：＜10mA

⊕傳輸協議：RS485、RS422

⊕工作溫度：-40℃至+85℃

⊕傳輸介質：＞0.5MM雙絞線

⊕傳輸距離：≤1200米／路

⊕報警時間：＜2S

⊕斷線響應時間：＜5S

應用實例：

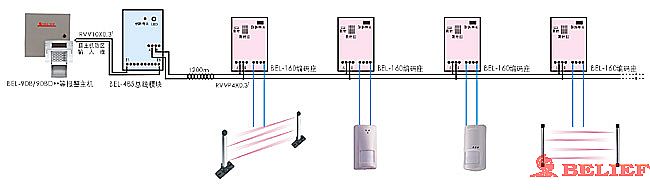

      工程商做工程時如何有效的節約工程開支，從而獲得最大的利潤空間一直是工程商高管們關注的問題。現有一廠區要做周界防盜報警工程，其周界圍墻長達三百多米，寬二百多米。若按常規的工程方案來做此工程，大多都是用一款八防區或十六防區有線報警主機連接廠區周界防區的探測器、光柵、光墻。看似簡單，但實際施工比較麻煩，每個防區都要布線一次，8個防區就要敷設8條四芯線，其布線量可想而知，線材工程開支大大增加。總的工程利潤大大降低，少之又少！但是在工程施工時用BEL-485總線轉換系統和BEL-160編碼座與報警主機連線，通過一條RVVP4×0.32線，即可達到一次布線即可連接廠區周界防區所有探測器、光柵、光墻。從而大大地減少了工程施工布線量，工程施工總體利潤也相應提高。大大提高了相關工程項目的競爭力，如下圖所示原理圖：
